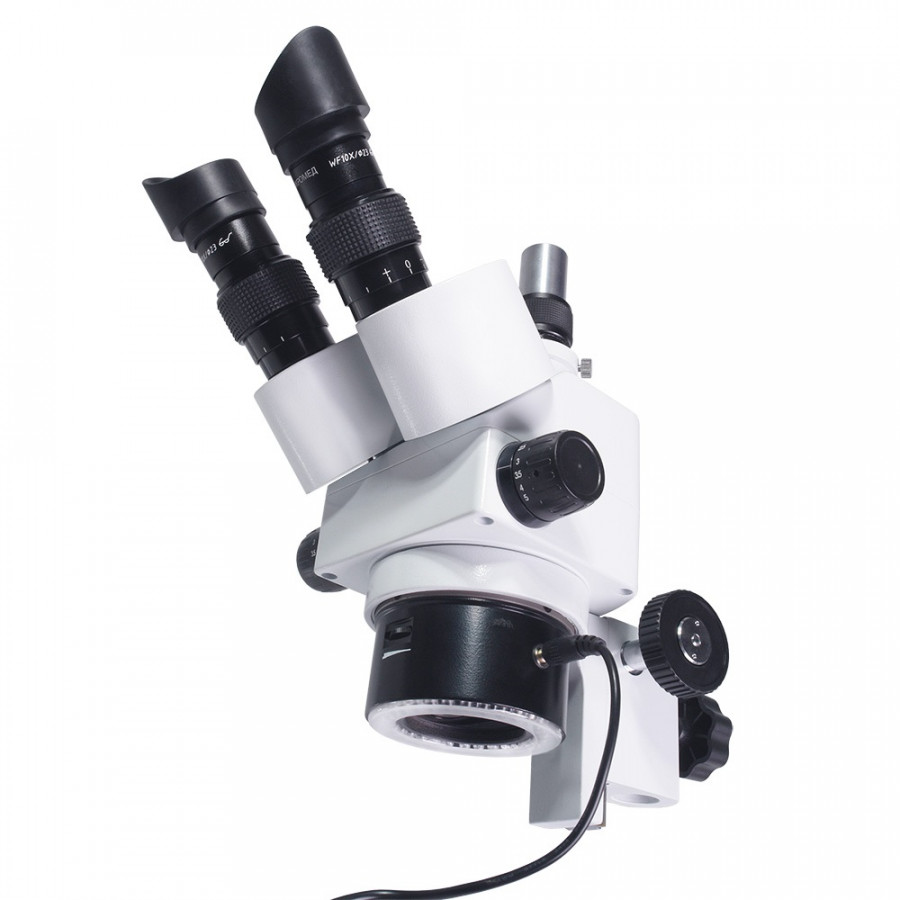

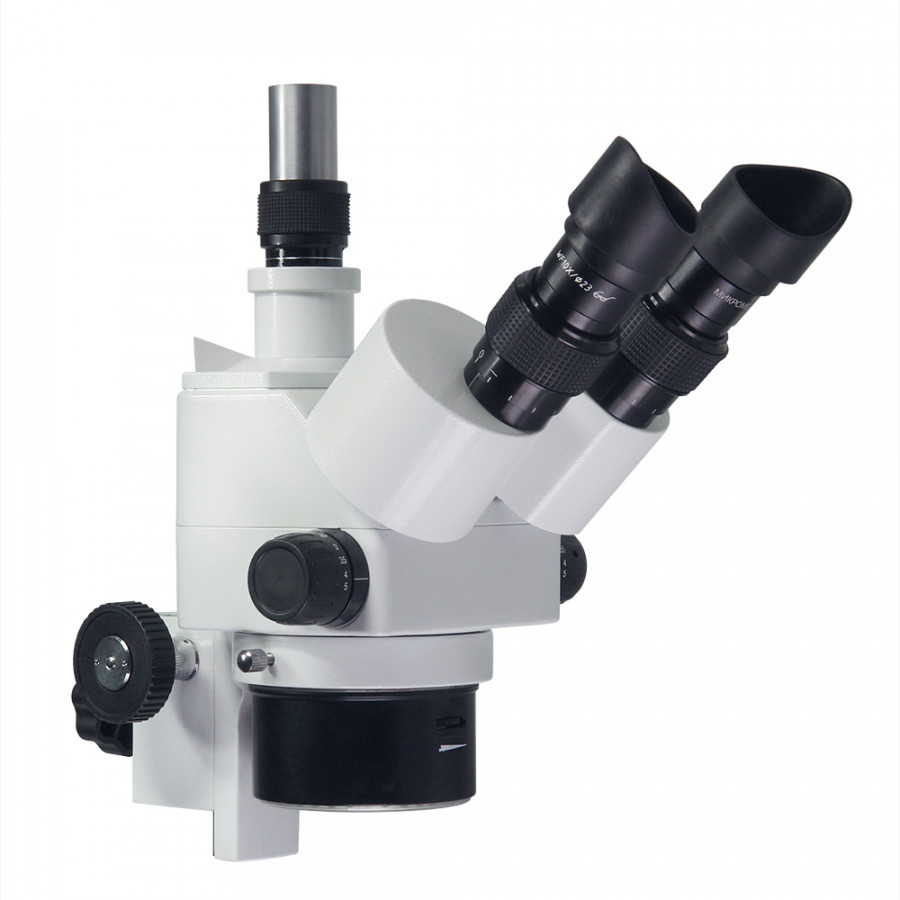

Оптич.головка Микромед МС-4-ZOOM (тринокуляр) с фокусировочным механизмом на штатив

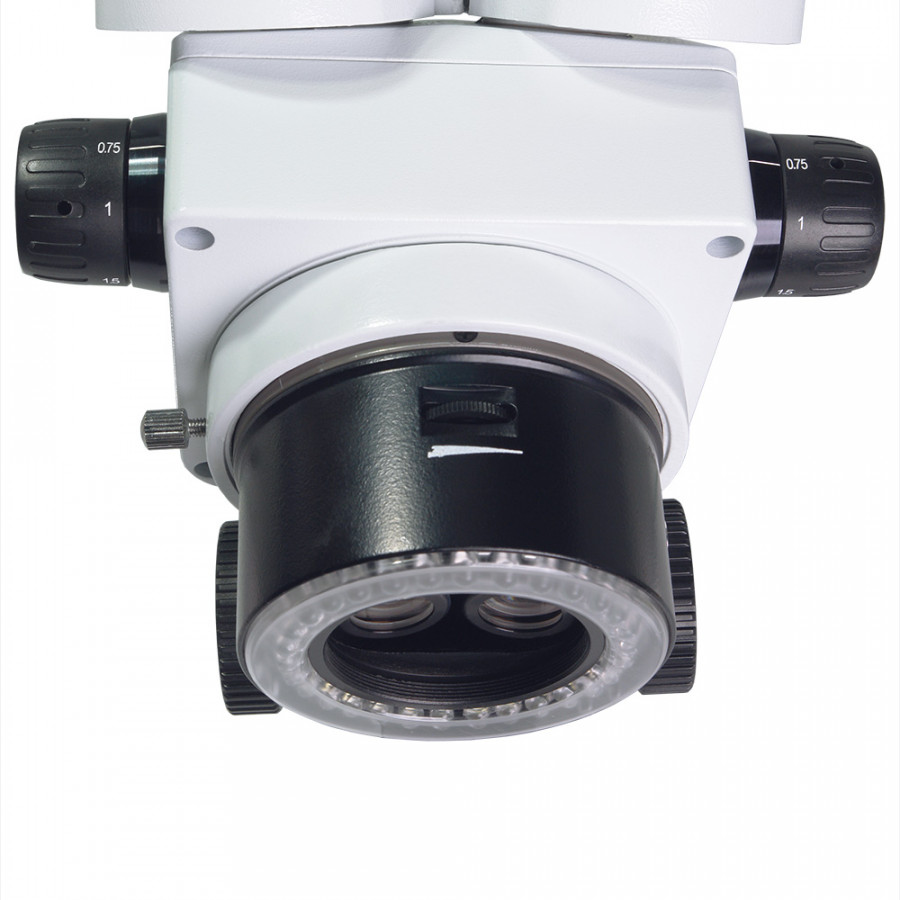

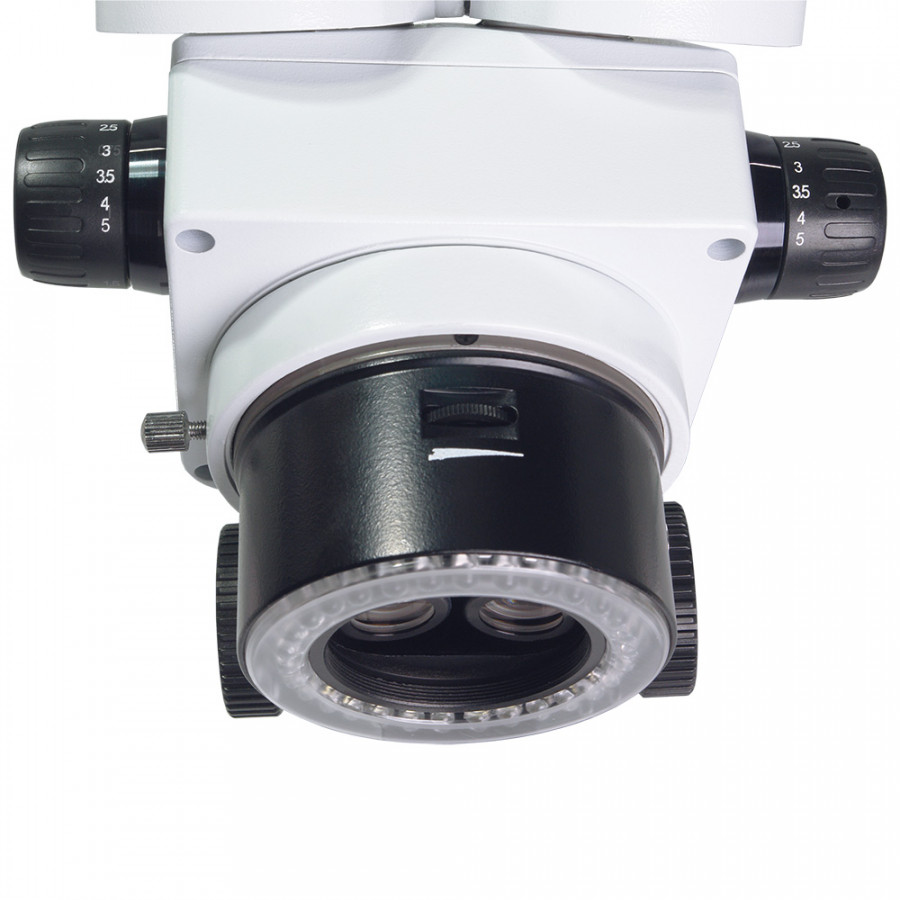

Тринокулярная оптическая головка устанавливается на стандартный штатив стереомикроскопа Микромед - штативы TD-1, TD-3, TD-4 (штативы не входят в комплект головки). Увеличение 7,5-50 (при дополнительной комплектации 1,85-250). Рабочее расстояние 113 мм (при дополнительной комплектации 177, 50, 35 мм). Источник света - встроенный кольцевой светодиодный осветитель отраженного света с регулировкой яркости.
Посадочный диаметр под голову - 82 мм.
Отверстие под палец диаметром 20 мм.
Длина отверстия - 70 мм.
Характеристики
Увеличение микроскопа, крат7,5-50 (1,875-250* - опция)
Визуальная насадкатринокулярная, поворотная на 360 градусов, диоптрийная настройка +-5 диоптрий - на обоих тубусах, посадочный диаметр окуляров 30 мм
Угол наклона визуальной насадки, град45
Регулируемое межзрачковое расстояние, в пределах, мм52 - 75
Окуляры10/23; (5/20*; 15/16*; 20/14*; 25/10*; 10/23 со шкалой* - опция)
Объектив панкратический, крат0,75х -5х
Рабочее расстояние, мм113 (177*, 50*, 35* - опция)
Поле зрения, мм33 - 5 (65 - 1,2* - опция)
Источник отраженного светакольцевой осветитель 6800 Lux
Источник питания - сеть переменного тока, В/Гц220+-22/50
Габаритные размеры, мм420 х 280 х 250
Масса, не более, кг6
* -не входит в комплект, поставляется по доп. заказу
Дополнительное оборудованиеНасадка 0,5* МС-3,4 / Насадка 1,5* МС-3,4 / Насадка 2* МС-3,4 / Окуляр WF10X со шкалой (Стерео МС-3,4) / Окуляр WF15X (Стерео МС-3,4) / Окуляр WF20X (Стерео МС-3,4) / Окуляр WF25X (Стерео МС-3,4) / Осветитель светодиодный Dual Goose LED / Штатив универсальный TD-1 / Штатив универсальный TD-3 / Штатив универсальный TD-4 / Видеоокуляр ToupCam 10.0 MP / Видеоокуляр ToupCam UCMOS14000KPA / Видеоокуляр ToupCam 16.0 MP / Видеоокуляр ToupCam XCAM0720PHB HDMI / Система визуализации Микромед Visual 5MP 9,7” для микроскопа
Технические данные оптической головки (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив
объектив окуляр | стандартный объектив | насадки на объектив | |||
| 0,5х | 1,5х | 2,0х | |||
| увеличение объективной части | 0,75х – 5х | 0,375х – 2,5х | 1,125х – 7,5х | 1,5х – 10х | |
| 5х | общее увеличение, крат | 3,75 – 25 | 1,875 – 12,5 | 5,625 – 37,5 | 7,5 – 50 |
| поле зрения, мм | 33 – 5 | 61,3 – 9,2 | 22 – 3,3 | 16 – 2,5 | |
| 10х | общее увеличение, крат | 7,5 – 50 | 3,75 – 25 | 11,25 – 75 | 15 – 100 |
| поле зрения, мм | 33 – 5 | 65 – 10 | 22 – 3,3 | 16 – 2,5 | |
| 15х | общее увеличение | 11,25 – 75 | 5,625 – 37,5 | 16,875 – 112,5 | 22,5 – 150 |
| поле зрения, мм | 24 – 4,2 | 48 – 8,5 | 16 – 2,8 | 12 – 2 | |
| 20х | общее увеличение, крат | 15 – 100 | 7,5 – 50 | 22,5 – 150 | 30 – 200 |
| поле зрения, мм | 20 – 3,5 | 40 – 7 | 13,3 – 2,3 | 10 – 1,8 | |
| 25х | общее увеличение, крат | 18,75 – 125 | 9,375 – 62,5 | 28,125 – 187,5 | 37,5 – 250 |
| поле зрения, мм | 15,8 – 2,4 | 31,5 – 4,8 | 10,5 – 1,6 | 7,9 – 1,2 | |
| рабочее расстояние, мм | 113 | 177 | 50 | 35 | |
Комплектность
- Оптическая головка тринокулярная со встроенным светодиодным кольцевым осветителем - 1 шт.
- Окуляр 10х - 2 шт.
- Механизм фокусировки - 1 шт.
- Шнур питания - 1 шт.
- Резьбовой переходник под видеоокуляр - 1 шт.
- Наглазники резиновые - 2 шт.
